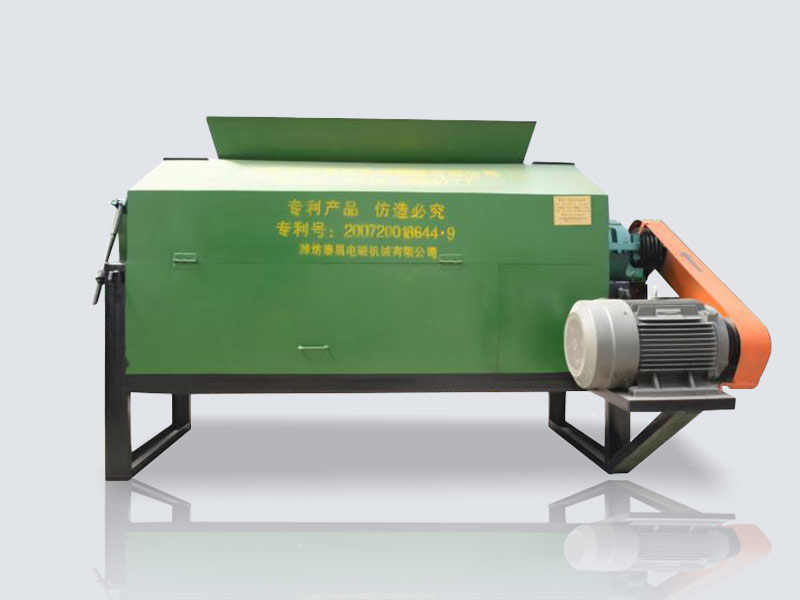

据知，干式磁选机磁选装置结构，包括了设有进风口以及若干透风孔的非导磁的闭合气腔，若干透风孔设于所气腔的的工作面，还包括其磁力作用力方向与气腔空工作面出风风方向相反设置的磁系，以及用以使气腔振动的振动装置，气腔与磁系相对运动，且运动方向与磁系磁力作用力方向垂直。

　　该干式磁选机的工作过程为∶待选物料位于磁选装置工作面侧，气腔内由进风口接入气体并从工作面上的透风孔喷出。当气腔或磁系移动经过待选物料时，磁力将磁性物料及其包裹、夹杂物吸附到气腔底部的工作面，非磁性物料被送入尾矿口。

　　此时，吸附在工作面上的物料受到磁力、重力、风力及振动力的作用，磁性物料因磁力作用继续吸附在工作面，而非磁性物料在重力、风力及振动力作用下从工作面落下并被送入尾矿口。

　　随着气腔或磁系移动，由于相邻两组磁铁极性相反，吸附在工作面上的物料发生多次翻转，夹杂或包裹在磁性物料中的非磁性物料在翻转过程中继续受到风力、重力及振动力的作用而从工作面落下并被送入尾矿口，磁性物料继续吸附在工作面被带到精矿口脱磁并在重力、风力及振动力作用下落入精矿口。

　　该机改变了以往干式磁选机风力的作用方向，使得磁性物料在分选时风力参与到和磁力的竞争中来，从而大大增进了磁性物料的回收率及品位，同时变化的磁场使得该成果进一步增进。
