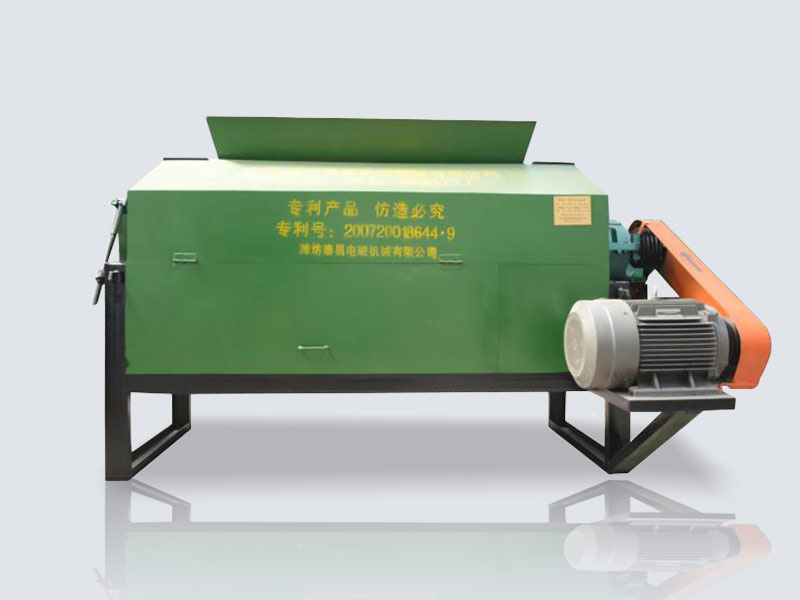

据悉，干式磁选机由分选床、空气室、机架、吊挂装置等组成。分选床由床面、背板、格条、排料挡板组成。床面下有三个可控制风量的空气室，由离心通风机供风，通过床面上的风孔，使气流向上作用于被分选物料。通过吊挂装置将分选床悬吊在机架上。这样，不但可以任意调节分选床的纵向和横向倾角，还可以减少动力损失。这种形式适合于中、小型机型。

　　入选物料给入具有某一纵向和横向倾角的分选床，振动器带动分选床振动，使底层物料向背板方向运动，而床层表面的煤在重力作用下沿床层表面下滑。因干式磁选机工作中入料压力，使得不断翻转的物料形成了螺旋运动向矸石端进行移动。因床面宽度逐渐缩小，密度较低的物料从床层表面下滑，通过排料挡板使越上层的煤不断排出;而高密度物料则以小螺旋运动逐渐集中到矸石端排出。床面上的格条对底层物料起导向作用，从而使整个床层物料形成有规律的螺旋运动。格条之间均匀分布的垂直风孔使物料每经过一次螺旋运动都受到一次风力分选作用。这样从给料端到矸石端物料将经过多次风力分选作用，从而使精煤质量不断上提。

　　特点：

　　干式磁选机结构简单，制造容易，维修方便，选媒工艺流程简单，辅助设备少，操作调整方便，在条件适宜的中、小地方煤矿有着重要的推广应用前景。

　　该磁选机作为降灰排矸设备具有显明的成果，50～0mm级平均降灰10%左右，在降灰的同时对产品水分也有一些减低。

　　干法选煤不用水，既省去了庞大的媒泥水系统，节约了水资源，节省基建投资，又不产生煤泥水对环境的污染，其经济效益与社会效益显明。

　　干式磁选机对6～0mm级降灰少，为周全发挥设备能力，该级别可不入选。为减少矸石产品的带煤损失或生产出较低灰分精煤，生产中应有中煤回选系统。
